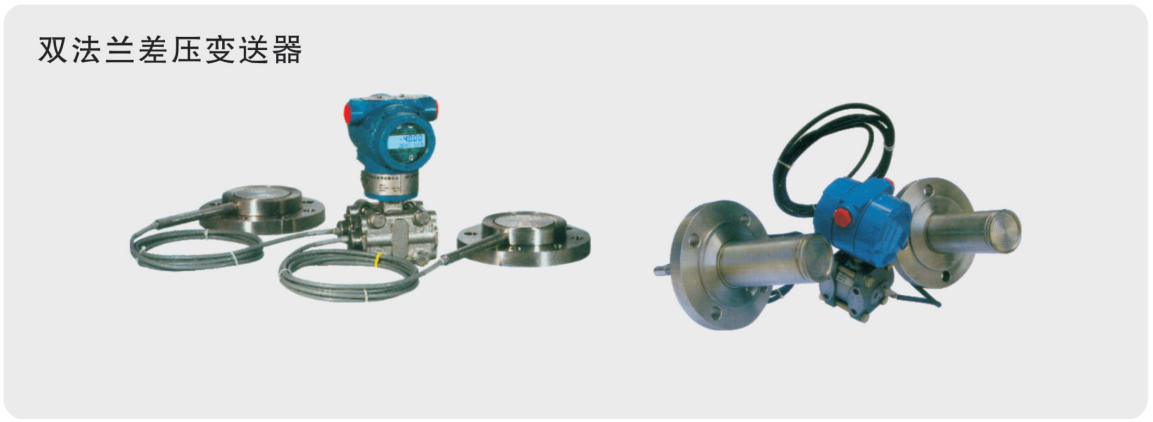

◎概述

3051/1151DP·GP變送器帶上遠傳密封裝置后變成為遠傳差壓或壓力變送器。遠傳變送器可避免被測介質和變送器的隔膜片直接接觸。

◎適用范圍

1.被測介質對變送器接頭和敏感元件有腐蝕作用；

2.需要將高溫被測介質與變送器隔離；

3.被測介質中有固體懸浮物或高粘度易堵塞變送器接頭和壓力容室；

4.必須保護衛生條件，防止污染。

◎測量范圍

提供多種結構材料，遠傳裝置組件焊接結構可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求，內充普通硅油使用溫度范圍為-40+149℃;內充高溫硅油使用溫度范圍為15-315℃,詳見表23。

遠傳裝置工作壓力上限是用戶選擇遠傳裝置的額定值；工作壓力不得低于3.5KPa(絕對壓力)。對于腐蝕介質，選擇隔離膜片材料參見表25(僅作用戶選用時參考)。

◎安裝示意圖及接線圖

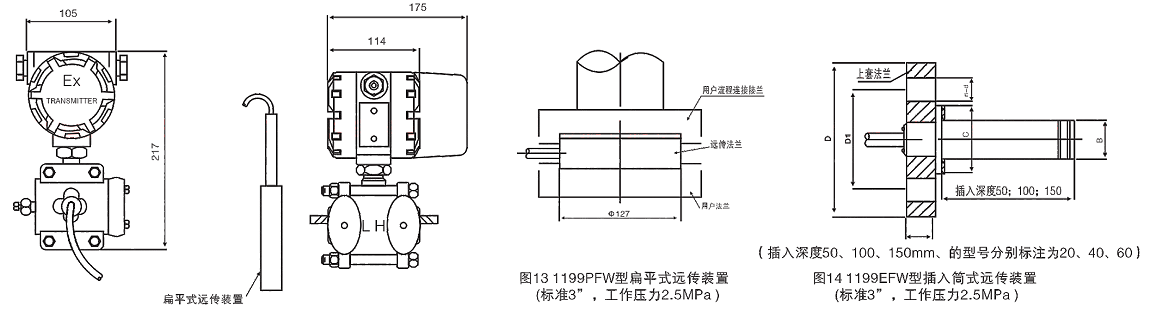

◎尺寸
